卡特彼勒3508船用柴油發電機組

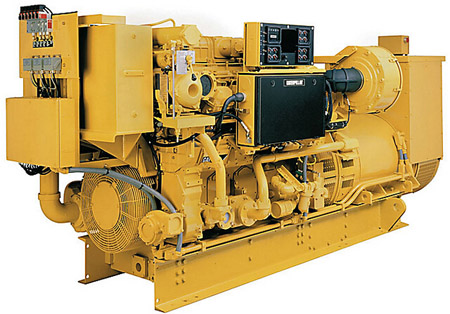

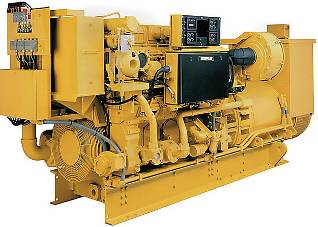

卡特彼勒船用柴油發電機組3508B

規格

發電機組技術規格

最小額定值	590 eKW（738 kVA）
最大額定值	910 eKW（1138 kVA）
頻率	50 hz 或 60 hz
速度	1000 rpm、1200 rpm、1500 rpm、1800 rpm

發動機技術規格

發動機型號	V8 4 沖程柴油發動機
缸徑	170.0 mm
排量	34.5 L
沖程	190.0 mm
進氣方式	TTA
調速器類型	電子裝置
卡特彼勒燃油系統	V8 4 沖程柴油發動機

發電機組配置

排放/燃油策略

IMO I

發電機組尺寸

寬度	1703.0 mm
重量	7684 kg（16940 lb）到 8909 kg（19640 lb）
長度	3704 mm（145.8"）到 4256 mm（167.5"）
高度	1806 mm（71.1"）到 1826 mm（71.9"）

準/選裝設備

3508B 標準設備

卡特彼勒柴油發動機進氣系統

獨立回路后冷器芯、帶耐腐蝕涂層（空氣側）空氣濾清器，標準負荷雙渦輪增壓器，152 mm（6"）外徑直管接頭

卡特彼勒柴油發動機控制系統

Caterpillar A-III 發動機電子卡特彼勒柴油發動機控制系統，左側帶有電子單體噴油器卡特彼勒燃油系統硬線束（需要 10 A 直流電源以驅動發動機電子控制模塊）

卡特彼勒冷卻系統

機油冷卻器自動調溫器和殼體，全開溫度為 92°C（198°F）齒輪驅動離心水套水泵輔助淡水泵膨脹油箱離心非自動充注輔助海水泵

卡特彼勒排氣系統

帶隔熱板的干式氣密排氣歧管帶水冷式軸承和隔熱板的雙渦輪增壓器垂直排氣口，203 mm（8"）圓形法蘭出氣口

飛輪和飛輪殼體

飛輪，SAE 編號 00，183 個齒飛輪殼體，SAE 編號 00

卡特彼勒燃油系統

右側燃油濾清器，帶維修指示器燃油輸油泵電子控制單體噴油器

儀器

超速停機通知燈、緊急停機通知燈

圖形單元（船舶功率顯示器），用于以模擬或數字方式顯示：

卡特彼勒潤滑系統

安裝在頂部的曲軸箱呼吸器機油濾清器，右側機油加注口和油尺，右側500 小時油槽油底殼齒輪式機油泵

卡特彼勒安裝系統

導軌，發動機安裝，發動機長度，工業型，254 mm（10"），通信通道

動力輸出

輔助傳動裝置右側下部，左側下部前殼體，兩側

卡特彼勒保護系統

A-III 電子監控系統提供了允許客戶編程的發動機功率降低策略，以便在惡劣的工作條件下提供保護。

（位于電子儀表板中的）緊急停機按鈕安全停機保護：

常規

減振器和護罩涂有 Caterpillar Yellow 噴漆的發動機，帶黑色導軌。吊耳

注意：1.用于冷卻熱交換器的發動機不含熱交換器。2.當與競爭對手的發電機配合使用時，建議使用 TVA 發電機。 可能需要使用一個替代的減振器。3.發動機已接線，可自動起動/停止。

3508B 選裝設備

卡特彼勒柴油發動機進氣系統

遠程進氣口適配器

充電系統

蓄電池充電器

充電交流發電機

卡特彼勒柴油發動機控制系統

負載共享模塊

局部油門控制裝置

卡特彼勒冷卻系統

水位開關儀表

冷卻液液位傳感器

接頭

散熱器冷卻轉換

龍骨冷卻轉換

熱交換器

輔助水泵

海水泵拆卸

空氣分離器

卡特彼勒排氣系統

水平排氣

排氣口

伸縮接頭

彎管

法蘭

法蘭和排氣管擴張器

消音器

卡特彼勒燃油系統

燃油冷卻器

燃油注油泵

燃油軟管

燃油硬管

燃油粗濾器

燃油濾清器

雙燃油濾清器

燃油油位開關

發電機和發電機附件

安裝的發電機總成，用于船用輔助發動機

儀器

PL1000T 通信模塊

PL1000E 通信模塊

客戶接口盒

熱電偶

遠程面板顯示器

遠程油缸溫度顯示器

卡特彼勒潤滑系統

油底殼

油底殼附件

油池泵

機油濾清器

潤滑油

卡特彼勒潤滑系統

卡特彼勒安裝系統

導軌

動力輸出

飛輪護罩

伸縮接頭

接頭輪轂

左側上部前方位置

左側上部后方位置

右側上部前方位置

右側上部后方位置

左側下部前方位置

左側下部后方位置

前殼體輔助傳動裝置

左側上部輔助傳動裝置

右側上部輔助傳動裝置

前部動力輸出

曲軸皮帶輪

減振器護罩拆卸

卡特彼勒保護系統

進氣口關閉

開關和接觸器

防爆安全閥

油溫傳感器

進氣歧管溫度傳感器

零配件套件

特殊外觀

卡特彼勒起動系統

起動馬達或盤動裝置

空氣起動馬達選件

起動輔助裝置

蓄電池組 - 24 V - 干式

蓄電池架

常規

工具套件

Caterpillar 數據鏈路接線
